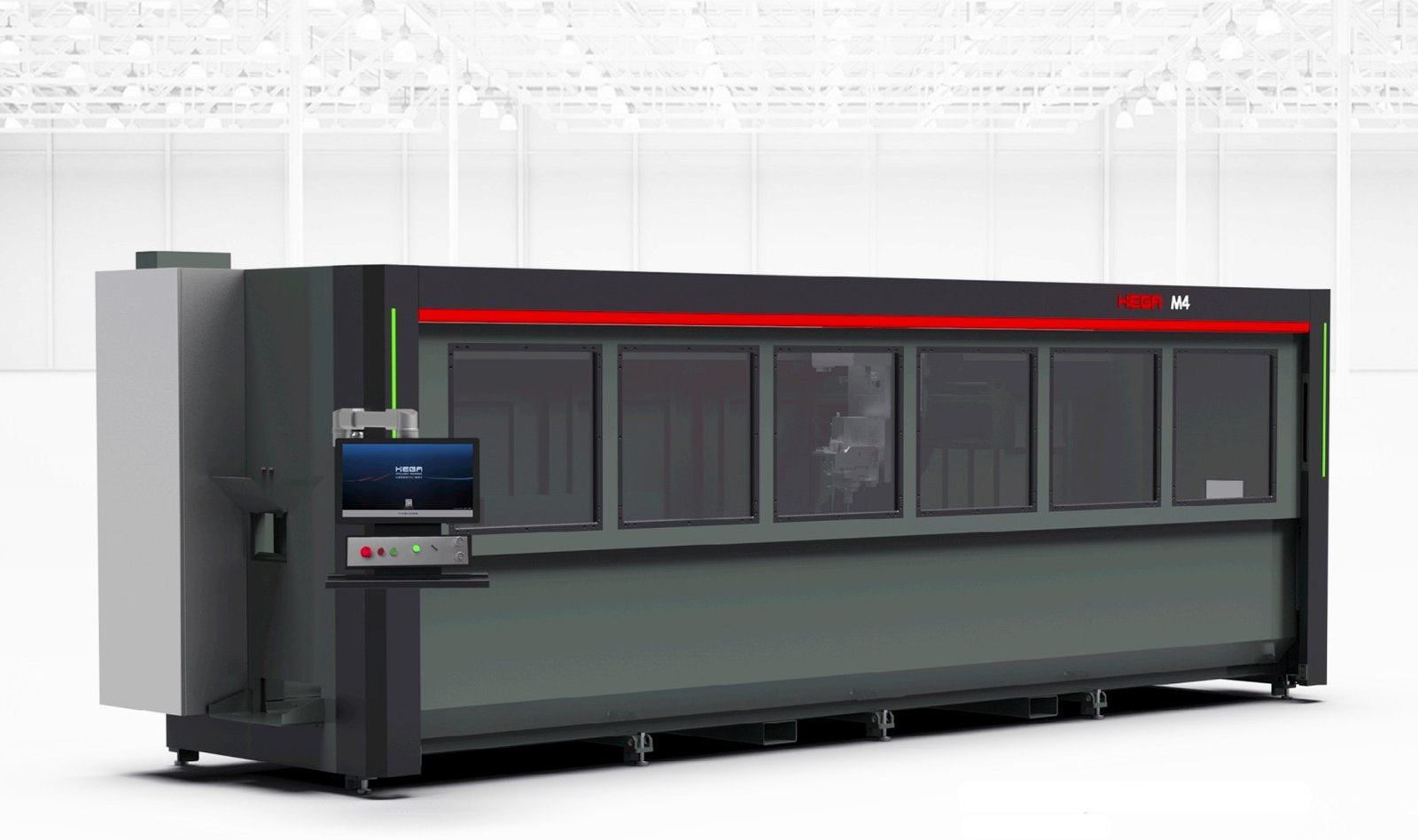

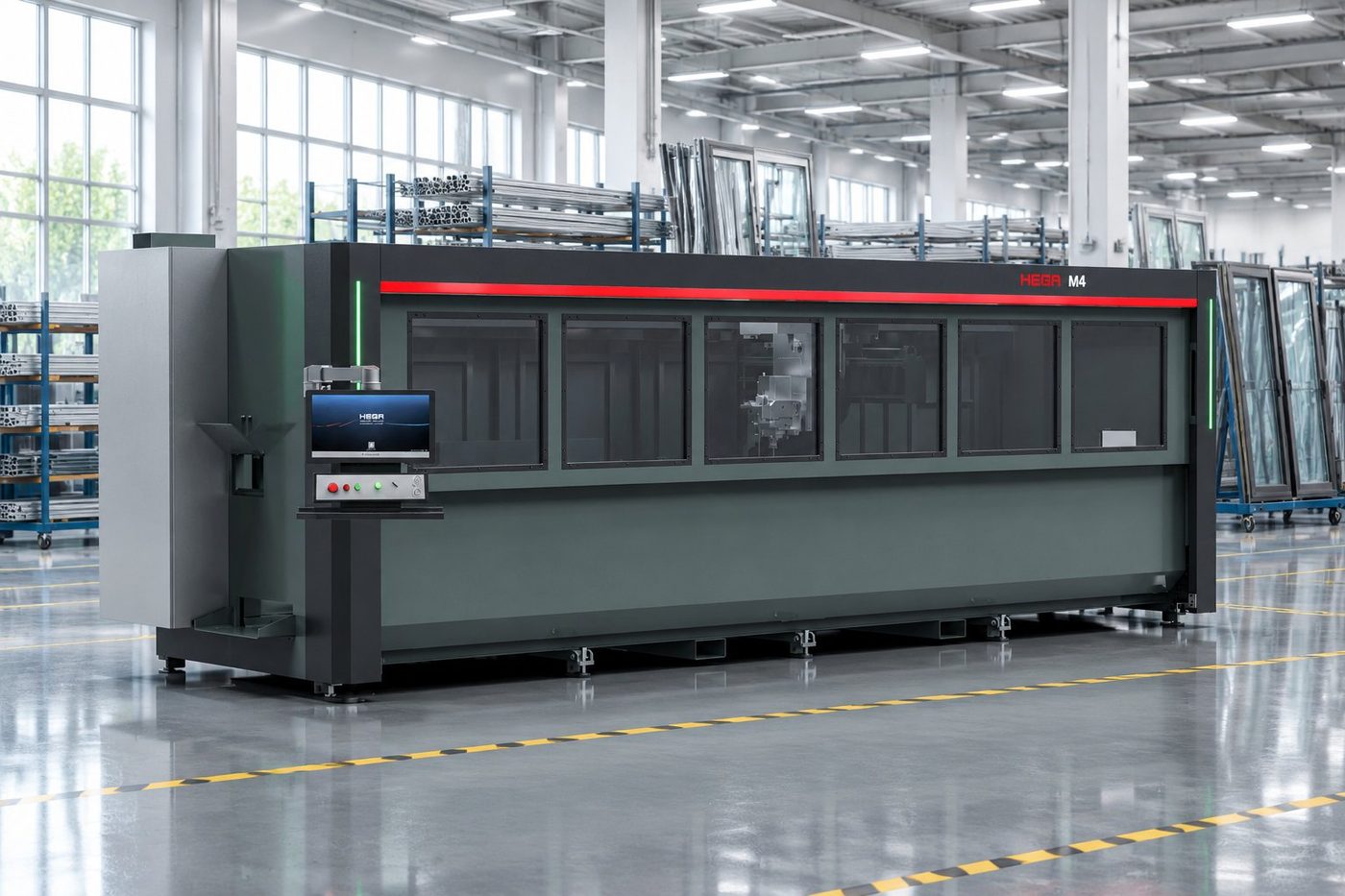

M4-7000 مركز معالجة رباعي المحاور
شوط رباعي المحاور <span dir="ltr">7000 مم</span> · مغزل سيرفو <span dir="ltr">11 كيلوواط</span> · ثلاثة أوجه في إعداد واحد
نظرة عامة على الجهاز
معالجة رباعية المحاور للمقاطع الطويلة — محور X بطول 7000 مم، ومغزل سيرفو 11 كيلوواط / 24000 دورة في الدقيقة، وثلاثة أوجه في تثبيت واحد.
M4-7000 هو مركز معالجة رباعي المحاور لمقاطع الألومنيوم الطويلة — إطارات الأبواب والنوافذ، وقواطع الجدران الستارية، وعناصر الخزائن التي كانت تحتاج لولا ذلك لإعادة تثبيت.

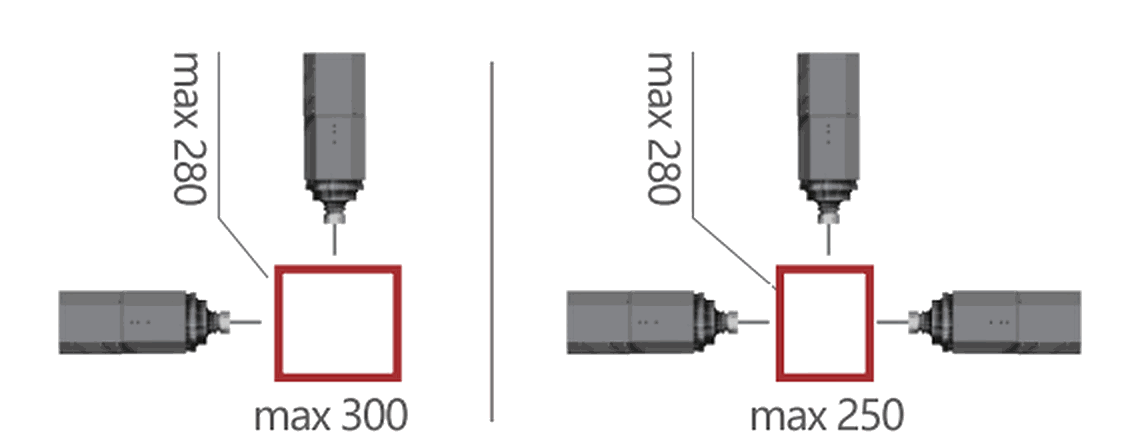

يحمل محور <span dir="ltr">X</span> بطول <span dir="ltr">7000 مم</span> ومعدلات تغذية <span dir="ltr">95 / 60 / 40 م/دقيقة</span> الرأسَ على طول المقطع كاملاً، بينما يدور المغزل من <span dir="ltr">−15°</span> إلى <span dir="ltr">+195°</span> فيُعالج تثبيت واحد ثلاثة أوجه.
كل موضع تثبيت مدفوع بسيرفو من برنامج CAM، وتحاكي واجهة HMI الرسومية المهمة في 3D قبل القطعة الأولى. وتُنزَّل بيانات المعالجة عبر الإنترنت ويُرسل التقدم إلى MES.
تشغيل رسومي
تشغيل رسومي مع محاكاة معالجة 3D لحظية

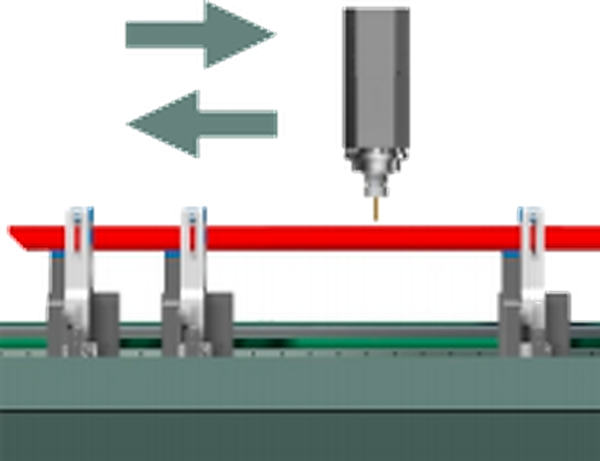

تثبيت ذكي
كل مشبك مدفوع بسيرفو مستقل ويتموضع من برنامج CAM

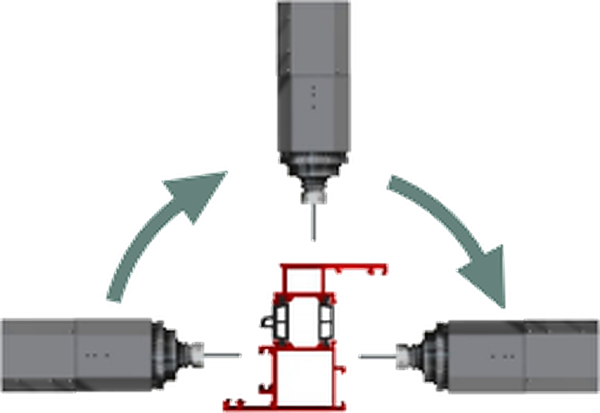

مغزل دوّار
يدور المغزل من −15° إلى +195°، فيعالج ثلاثة أوجه في تثبيت واحد

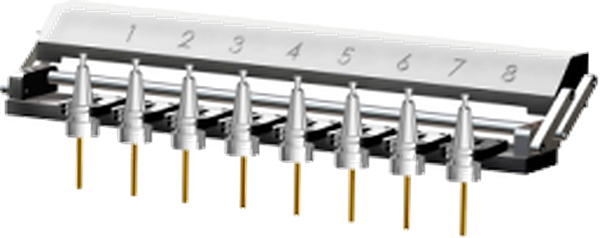

مخزن الأدوات
تبديل وقياس أدوات تلقائي دون تدخل يدوي

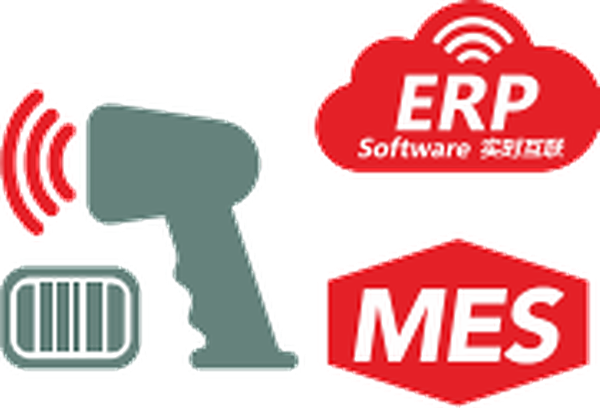

ترابط ذكي
ينزل بيانات المعالجة عبر الإنترنت ويرسل التقدم لحظياً إلى MES
المواصفات
المواصفات الرئيسية لـ M4-7000. يتم تحديد التكوين النهائي عند تأكيد الطلب.
| العنصر | القيمة |
|---|---|
| منطقة العمل (X / Y / Z) | 7000 / 780 / 550 mm |
| سرعة التغذية (X / Y / Z) | 95 / 60 / 40 m/min |
| دقة التموضع | 0.1 mm |
| قدرة محرك السيرفو | 11 kW / 24000 rpm |
| عدد الملزمات | Max. 8 |
| نطاق دوران المحور A | −15° – +195° |
| سعة مخزن الأدوات | 9 stations (HSK-F63) |
| إجمالي القدرة المركّبة | 20 kW |
| ضغط الهواء المطلوب | 7 bar |
| استهلاك الهواء | 140 NL / cycle |
| مزود الطاقة | 3-phase, 380 – 440 V, 50 Hz |
| الوزن | 7200 kg |
| الأبعاد الكلية (ط × ع × ار) | 8500 × 1600 × 2700 mm |

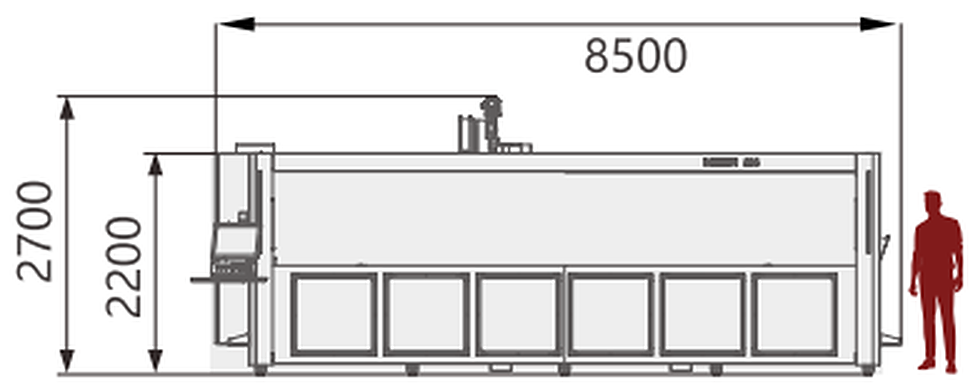

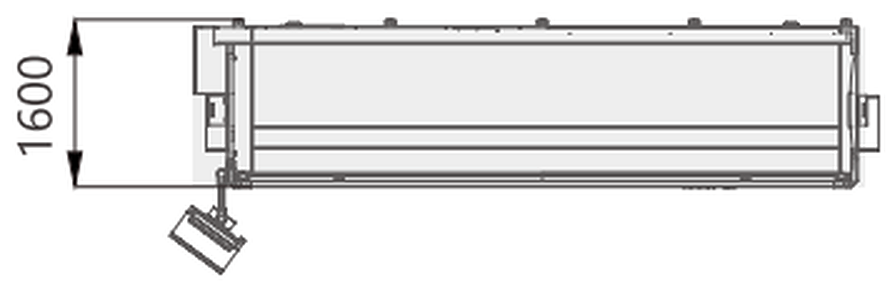

تخطيط الجهاز
رسم تخطيطي لـ M4-7000 يوضح المساحة الكلية ونطاق التشغيل.
