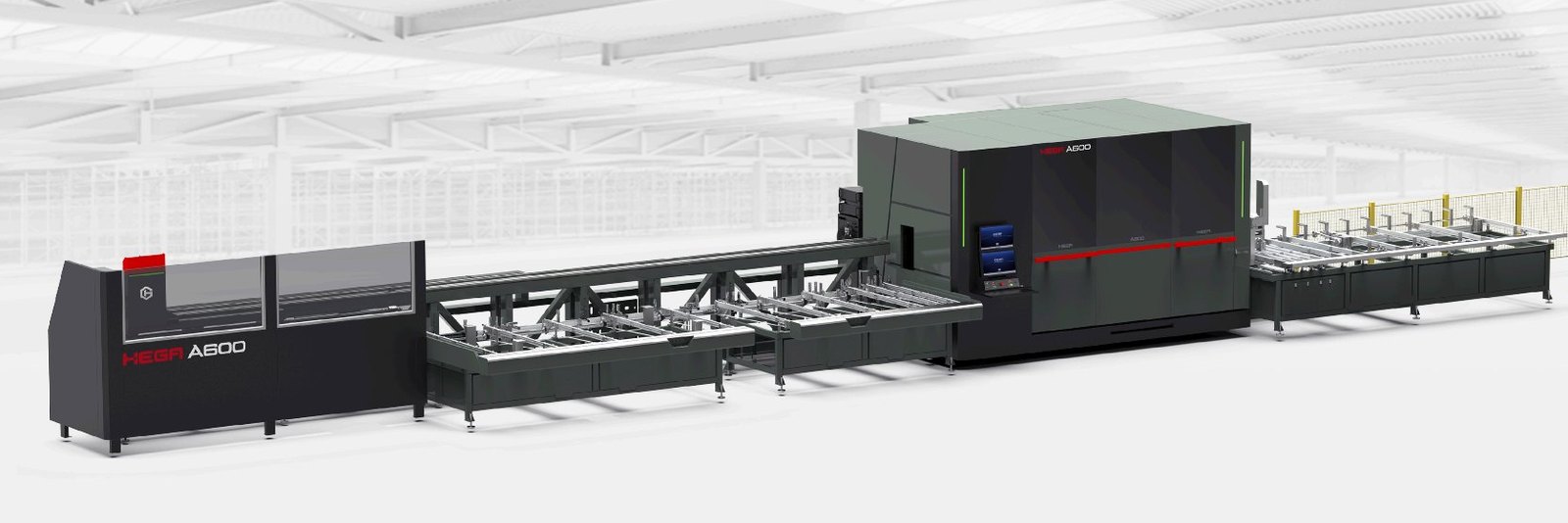

A600 محطة عمل ذكية
خط إنتاج وحداتي · تفريز طرفي <span dir="ltr">400 / 600 مم</span> · مقاطع حتى <span dir="ltr">7 م</span>

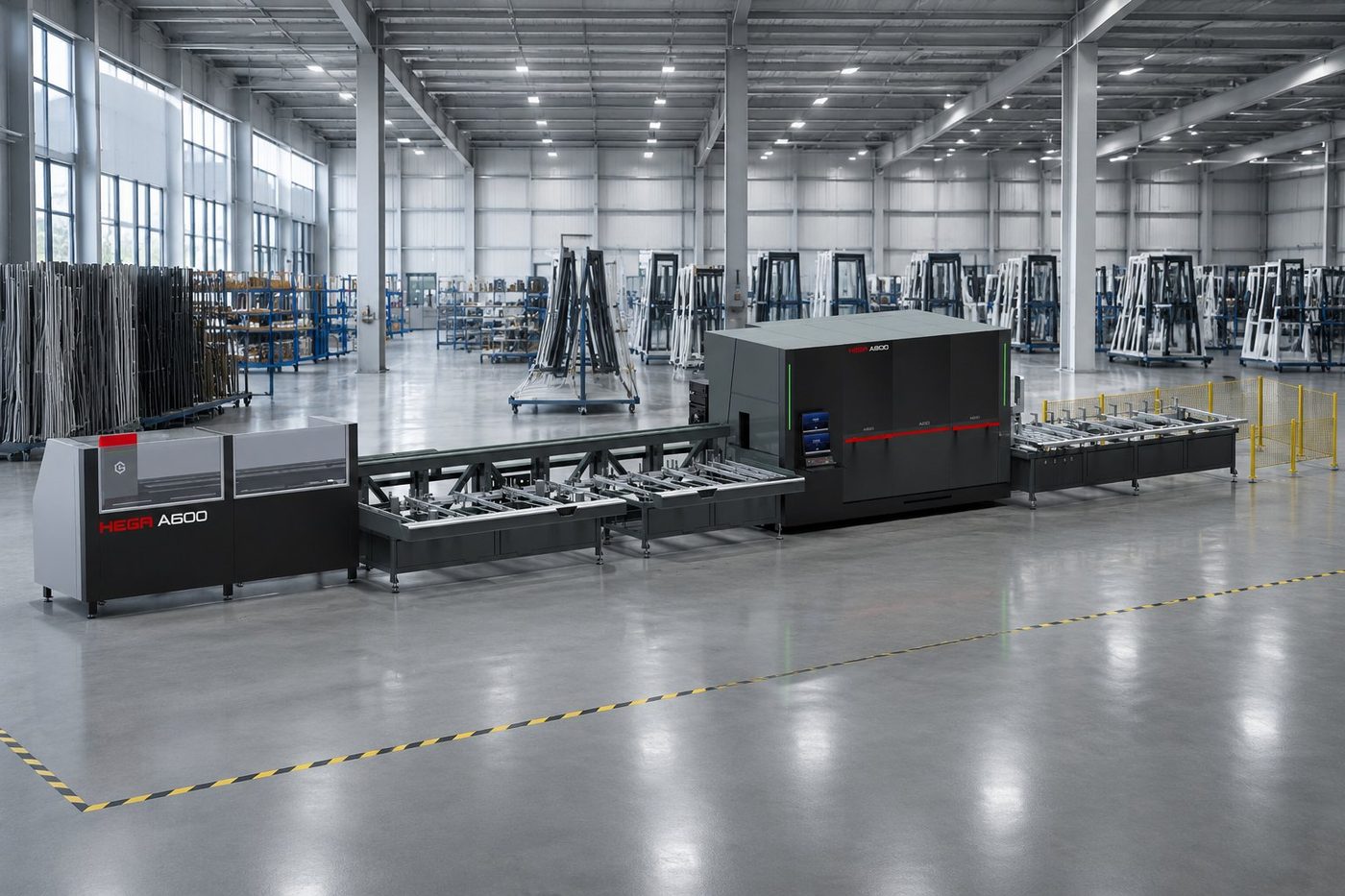

الفيديو قريبًانظرة عامة على الجهاز
تفريز، وتخطيط ليزري، ووسم على خط وحداتي واحد — مقطع في الداخل، قطعة جاهزة للخارج.
A600 هو محطة عمل ذكية من HEGA، مبنية من محطات قياسية مجرّبة: تفريز، وتفريز طرفي 400 مم و600 مم، ونشر دقيق، مدمجة في خط واحد يُصمم وفقاً لتشكيلة مقاطعك ويُوسَّع مع نمو الإنتاج.
تُبقي نواة تحكم قائمة على CODESYS كل المحطات متزامنة: قناتا المحور X تنفّذان الحفر والتفريز على 360° كاملة من المقطع، ويضع رأسا ليزر خطوط الأساس والمعالجة، بينما تطبع وحدة الوسم ملصقات ERP في الموقع. يدخل المقطع من جهة وتخرج القطعة الجاهزة من الأخرى.
يعالج الخط مقاطع من <span dir="ltr">600 إلى 7000 مم</span> بمقطع يصل إلى <span dir="ltr">120 × 155 مم</span> ودقة تموضع <span dir="ltr">± 0.1 مم</span>؛ ويظل متوسط الاستهلاك حوالي <span dir="ltr">10 كيلوواط·ساعة</span>.

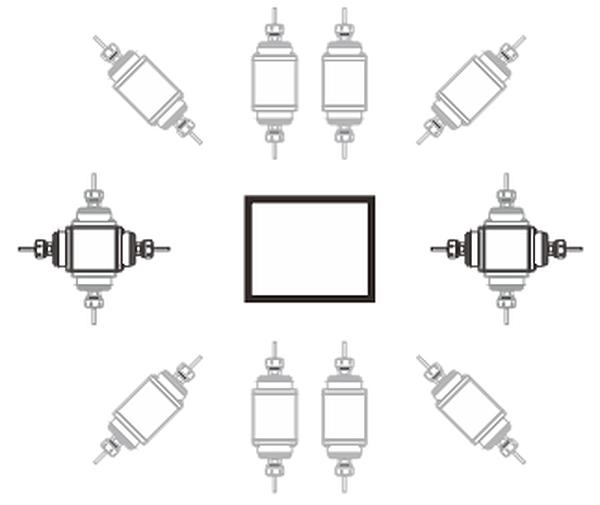

قناتا محور X · حفر وتفريز 360°
قناتا محور X، لكل منهما مغزلان، تنفّذان الحفر والتفريز على 360° كاملة من المقطع

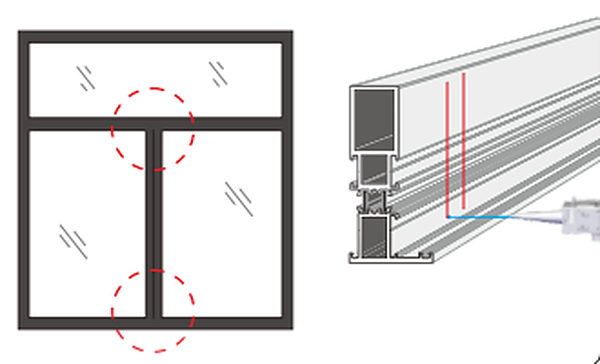

تخطيط ليزري مزدوج
تضع رأسا تخطيط ليزريان خطوط الأساس وخطوط المعالجة على المقطع في آن واحد
تفريز طرفي ونشر بأي زاوية
مغازل ثنائية المخرج قابلة للدوران 180° للتفريز الطرفي، بالإضافة إلى نشر بزاوية 30° – 150° للزوايا الخاصة للأبواب والنوافذ

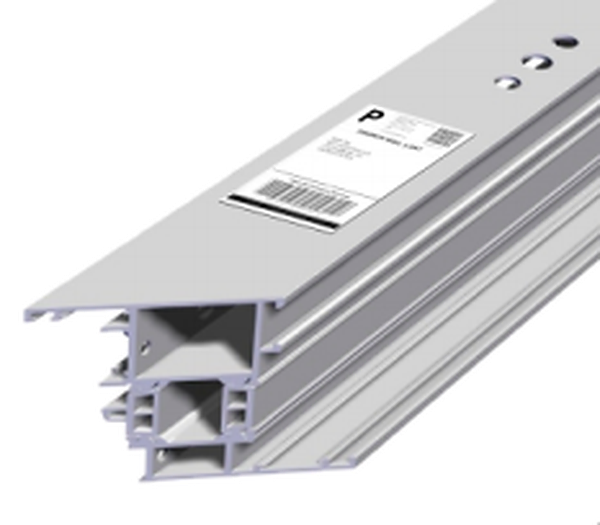

وسم تلقائي
تطبع وحدة الوسم محتوى ERP في الموقع، جاهزاً للمسح والبدء بالمعالجة
ترابط بيانات المعالجة
يتصل بأنظمة ERP وMES الرائدة للأبواب والنوافذ — امسح الملصق فيحمّل الجهاز البرنامج
نواة CODESYS
تحكم قائم على CODESYS يُبقي كل المحطات متزامنة ويُسهّل توسيع الخط أو تكامله
المواصفات
المواصفات الرئيسية لـ A600. يتم تحديد التكوين النهائي عند تأكيد الطلب.
| العنصر | القيمة |
|---|---|
| مقاس المقطع (ع × ار) | 120 × 155 mm |
| دقة التموضع | ± 0.1 mm |
| طول المادة الخام | 600 – 7000 mm |
| حجم القرص | 400 mm & 600 mm |
| أقصى ارتفاع للتفريز الطرفي | 200 mm |
| أقصى عمق للتفريز الطرفي | 200 mm |
| مغزل القطع | 3 kW × 1 |
| مغزل التفريز | 3 kW × 4 |
| متوسط استهلاك الطاقة | ~ 10 kW·h |
| الأبعاد الكلية (ط × ع × ار) | 23500 × 4800 × 2700 mm |
| الوزن | ~ 18000 kg |
| طول خط الإنتاج | ~ 23.5 m |

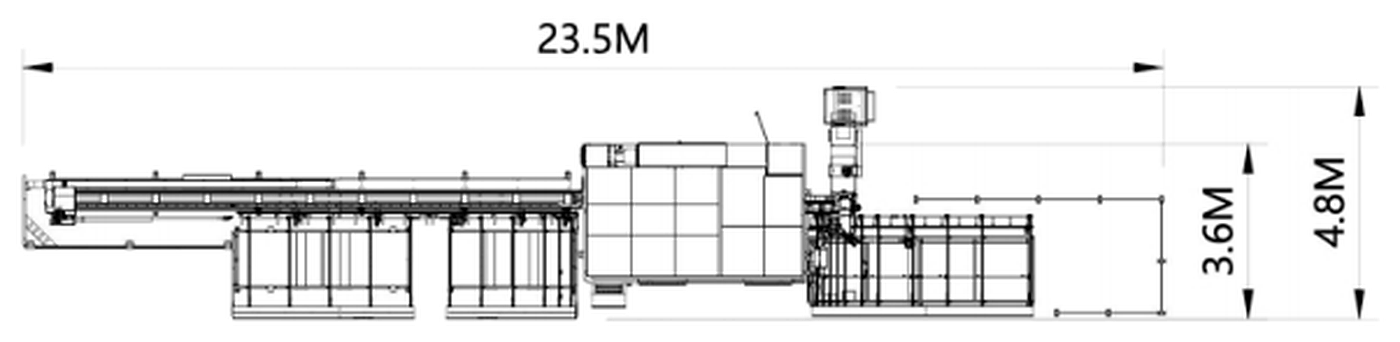

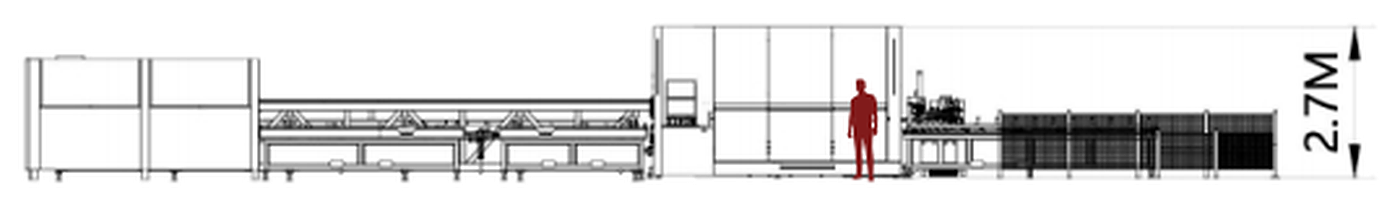

تخطيط الجهاز
رسم تخطيطي لـ A600 يوضح المساحة الكلية ونطاق التشغيل.
