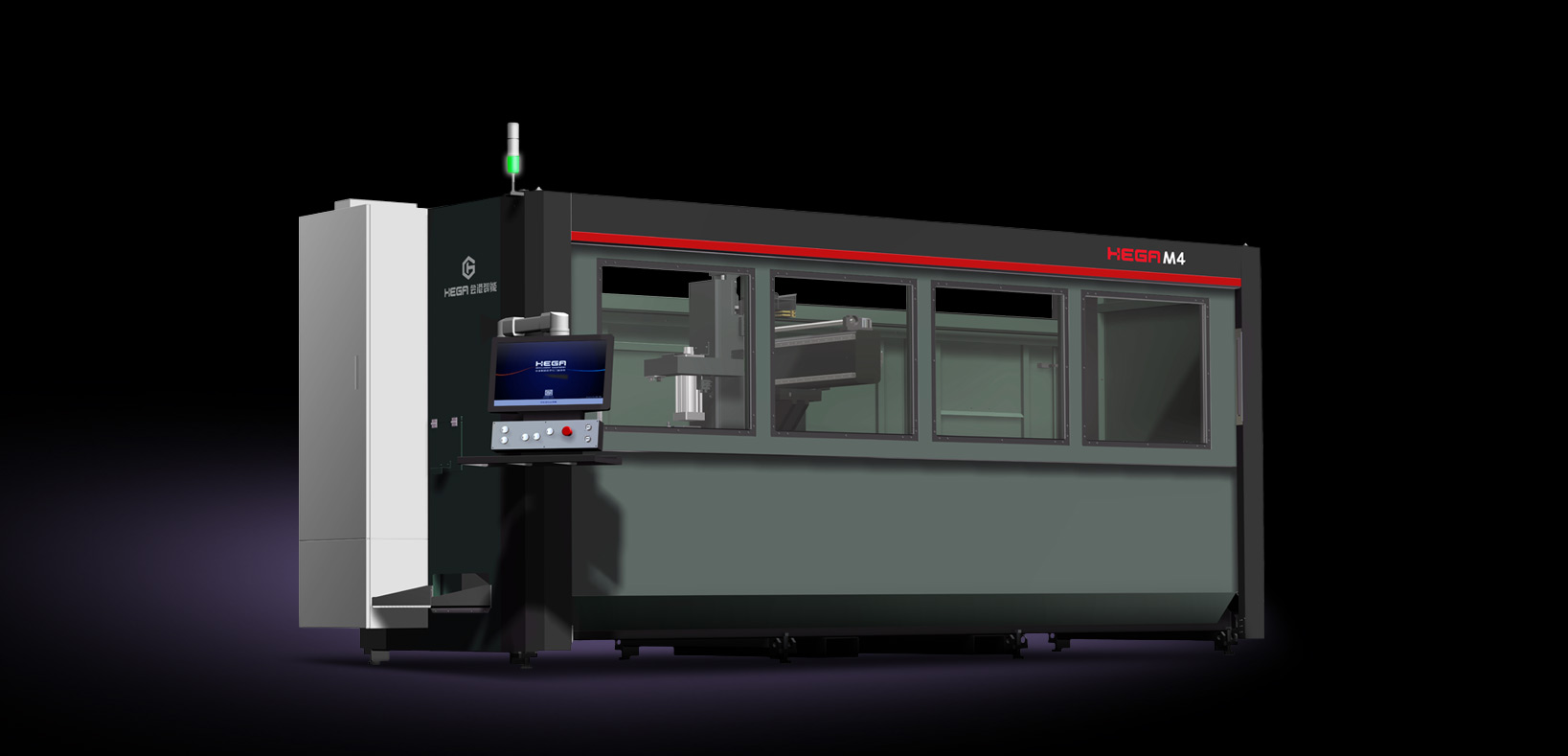

M4 四轴型材加工中心

M4 四轴型材加工中心,适用于各种门窗锁孔、铝柜门天地铰链和卫浴洁具型材等材料的铣削、钻孔等工序加工。







旋转式主轴,高效率加工强者!

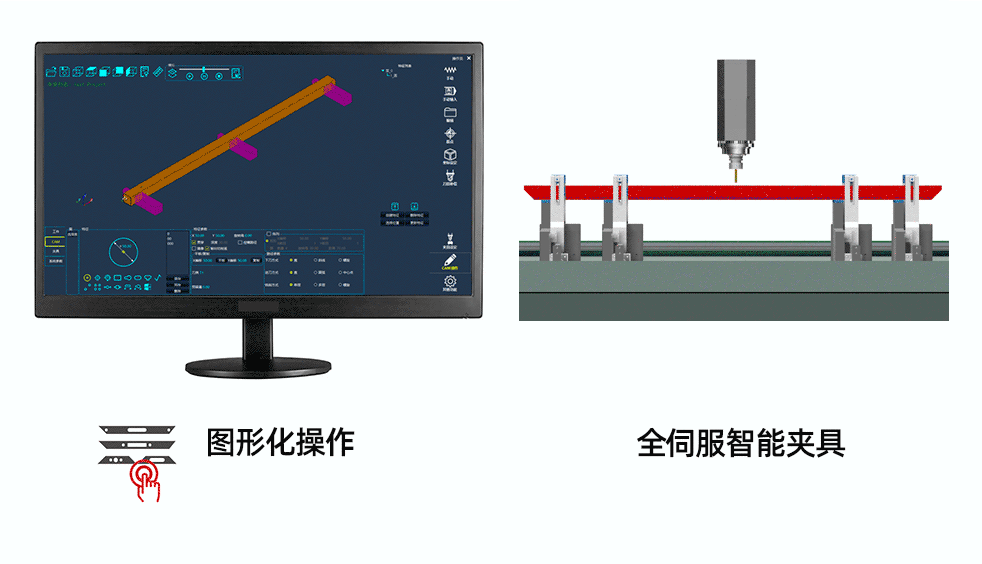

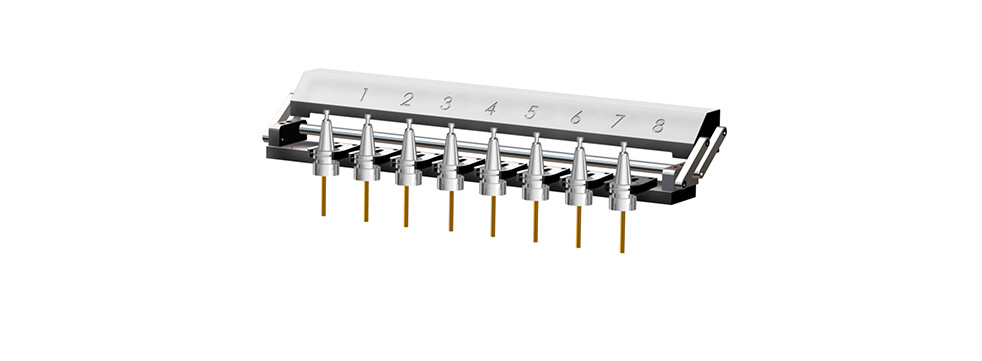

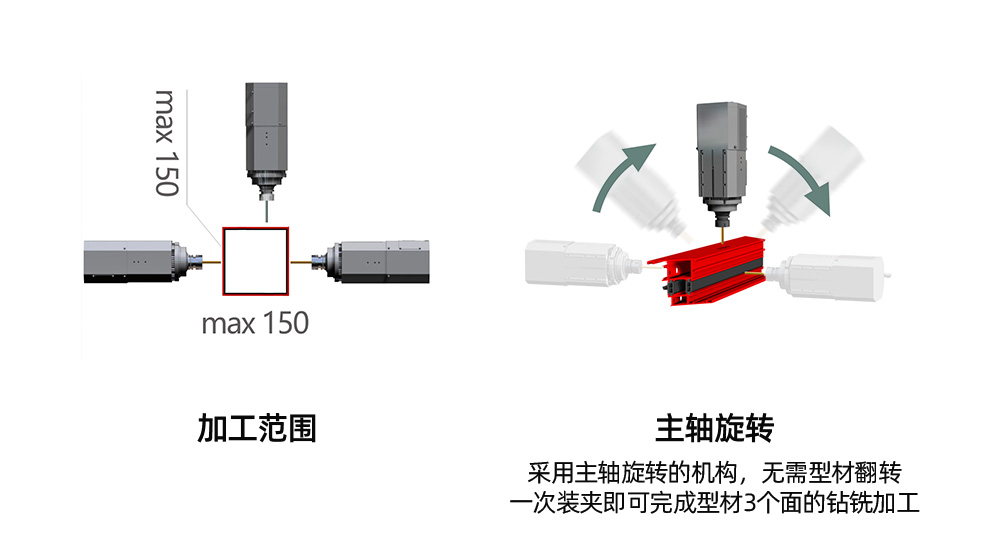

M4 四轴型材加工中心,全图形化人机操作界面,全伺服智能夹具,根据加工程序自动定位。与ERP实时互联,扫码即加工,有效提升生产效率。高品质运动部件,机器运行更平稳、更快速。主轴可旋转,一次放料即可加工三个面,刀具润滑系统,让切削作业更高效,有效延长刀具寿命。高刚性床身,大功率主轴,高转速加工,工作面光亮整洁。优化的加工程序,让生产更高效,一次扫码,即可完成一整条型材的加工。8工位刀库,程序自动换刀,自动对刀。全封闭机体设计,让安全生产得到保障。
技术参数
Technical Parameter

M4
四轴型材加工中心

项目参数
A轴转角范围

A-axis pivoting range

0-180°
A轴转速

Rate of A-axis

130°/s
刀柄

Tool holder

ISO30
刀库可容纳的刀具数量

Quantity of magazine capacity

8
工作气压

Operation air pressure

6-8kg/cm²
行程范围(X/Y/Z轴)

Working area

3000/1200/400mm
加工精度

Machining precision

±0.1mm
夹具数量

Number of clamp

4
进给速度(X/Y/Z轴)

Feeding speed

88/60/30(m/min)
外形尺寸

Overall dimension ( LxWxH )

4800x1600x2050mm
重复定位精度

Repeated positioning accuracy

±0.1mm
重量

Weight

3800kg
主轴功率

Spindle power

4.5kw
主轴转速

Spindle speed

24000rpm
